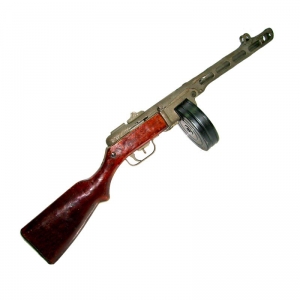

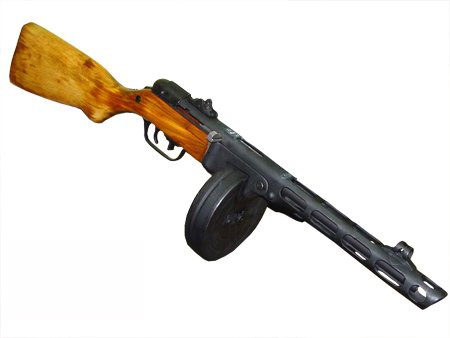

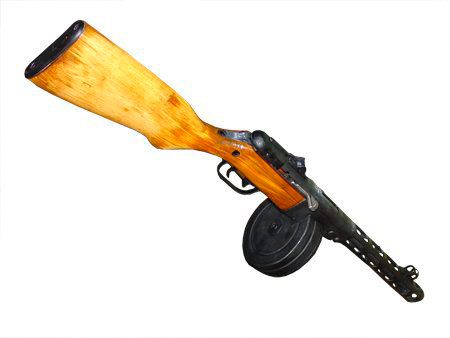

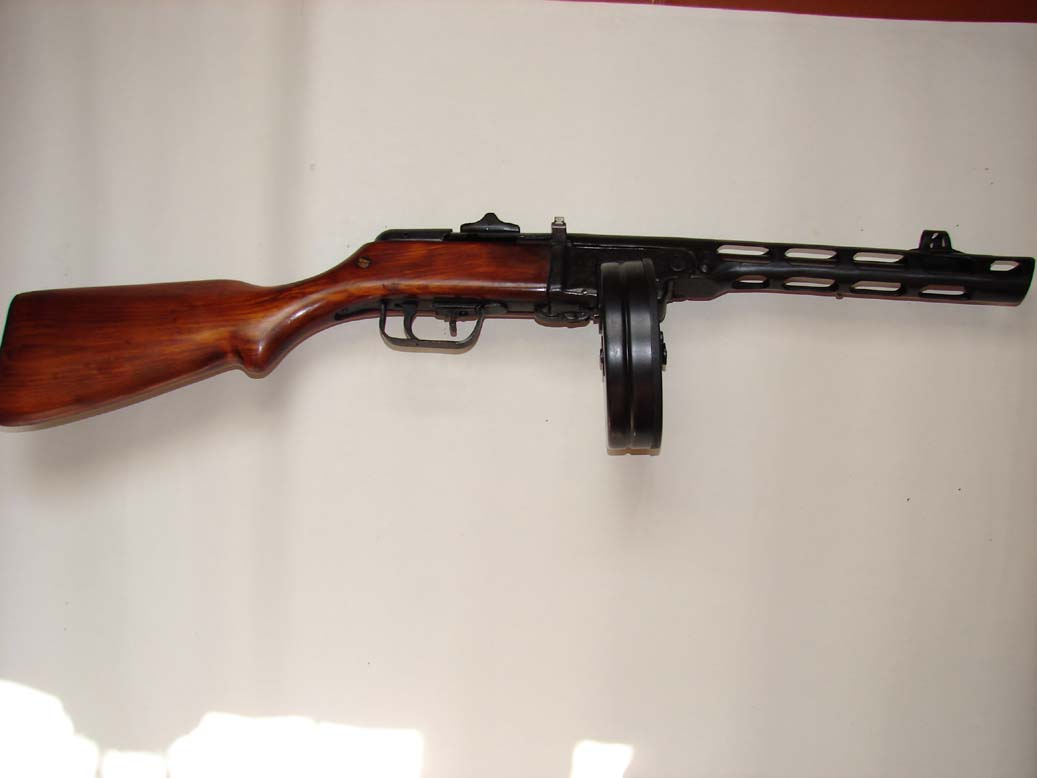

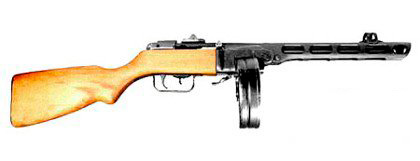

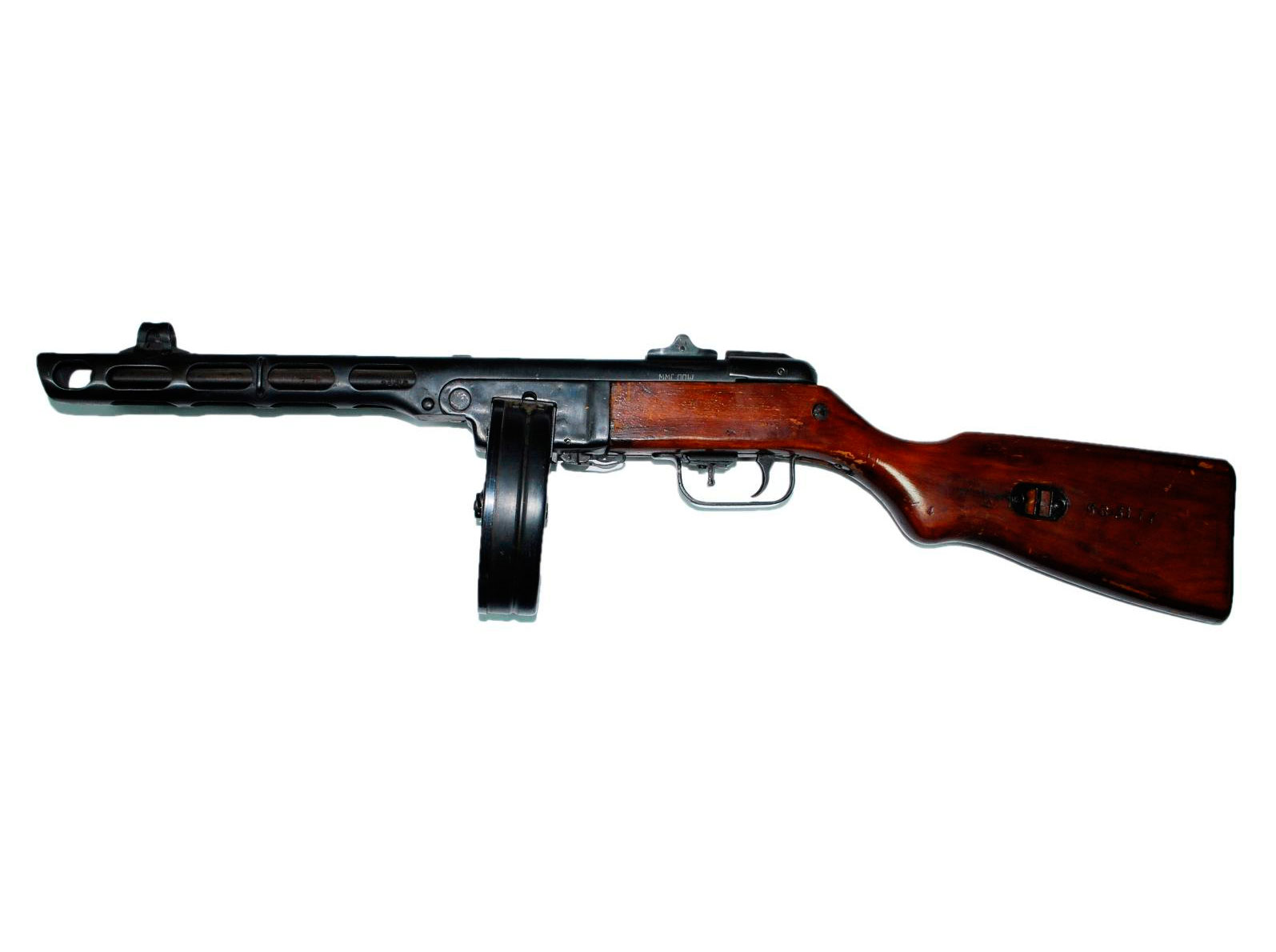

Массогабаритный макет ППШ — это лишённый возможности выстрела боевые образц оружия. Он сохранил полностью идентичный оригиналу вид и может дать навыки по сборке-разборке оружия и уходу за ним.

Пистолет-пулемёт Шпагина (ППШ-41) — пистолет-пулемёт, разработанный советским конструктором Георгием Шпагиным, активно использовался в Великой Отечественной войне, а также во многих вооружённых конфликтах послевоенного времени. В СССР был принят на вооружение в 1941 году и снят с вооружения в 1951 году (заменён автоматом Калашникова).

ППШ был создан как замена ППД-34/40. Основной задачей при разработке этого оружия было создание образца, близкого к ППД или превосходящего его по ТТХ, но при этом дешёвого и пригодного для массового производства, в том числе на непрофильных предприятиях. В 1940 Наркомат вооружения, дал запрос оружейникам на создание пистолета-пулемёта, части которого могли бы быть изготовлены при минимальной механической обработке, (что практически означало необходимость примения штампованных деталей). Данный ПП необходимо было сделать настолько простым в производстве, что при необходимости его выпуск могли бы быстро начать на любом машиностроительном предприятии. К осени 1940 года конструкции пистолетов-пулемётов были представлены на рассмотрение конструкторами Г. С. Шпагиным и Б. Г. Шпитальным. Полигонные испытания и технологическая оценка предъявленных к рассмотрению образцов в конце ноября 1940 г. показали, что при близких боевых качествах обоих проектов пистолет-пулёмет Шпагина был намного более технологичен в производстве. Для производства необходимых 87 деталей требовалось 5,6 станко-часов, в то же время для производства 95 деталей ПП Б. Г. Шпитального требовалось 25,3 станко-часов то есть почти в пять раз больше.

ППШ представляет собой автоматическое ручное огнестрельное оружие, предназначенное для ведения огня очередями и одиночными выстрелами. Автоматика работает на принципе отдачи свободного затвора, то есть экстракция гильзы и перезарядка выполняются за счёт обратного движения незакреплённого затвора после выстрела. Огонь ведётся с заднего шептала (затвор перед выстрелом находится в крайнем заднем положении, после спуска он идёт вперёд, досылает патрон, накалывание капсюля производится в момент завершения досылания), затвор в момент выстрела не фиксируется. Подобная схема часто используется при разработке пистолетов-пулемётов; к примеру, израильский Uzi работает по такому же принципу. При всей своей простоте, такое решение требует использовать массивный затвор, увеличивающий общую массу оружия. Кроме того, оружие, использующее такую схему перезарядки, может выстрелить в результате сильного удара (например, при падении), если от удара затвор из крайнего переднего (нефиксированного) положения откатится по направляющим дальше окна подачи патронов магазина, или из крайнего заднего — сорвётся со стопора.

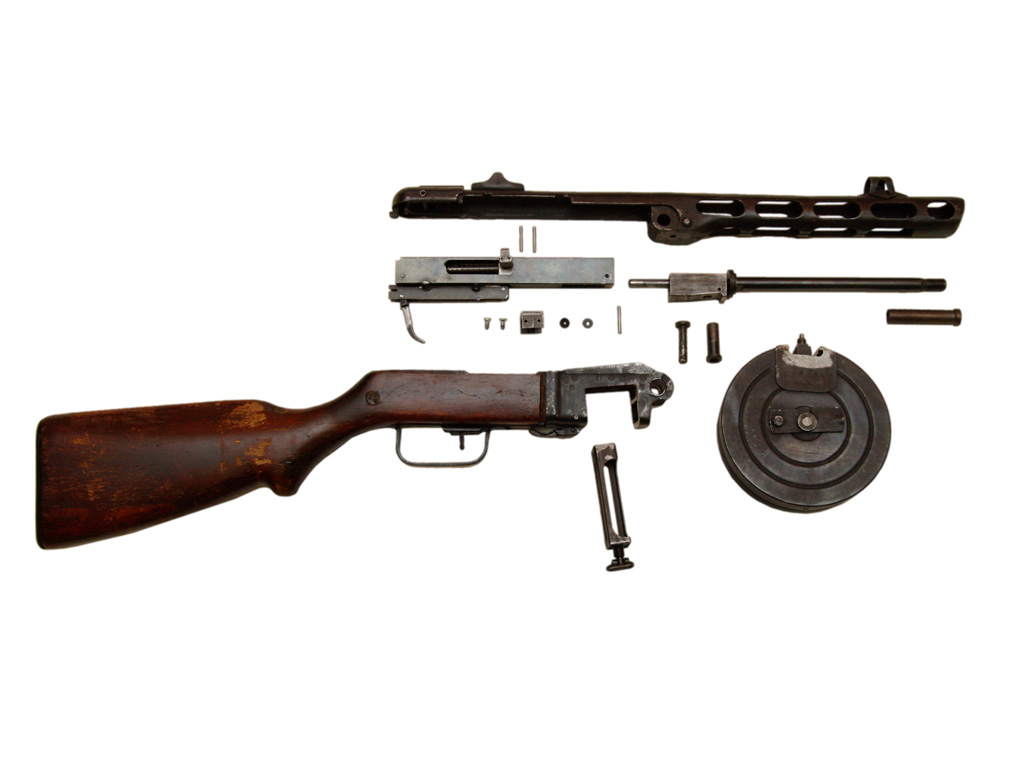

Как и ППД, ППШ имеет ствольную коробку, слитую с кожухом ствола, массивный свободный затвор с предохранителем на рукоятке заряжания, переводчик огня в спусковой скобе перед спусковым крючком, секторный прицел, дисковый магазин и деревянную ложу. Но при этом ППШ существенно технологичнее — точной механической обработки требует только ствол, почти все остальные металлические детали могут изготавливаться штамповкой. Кожух ствола имеет на переднем конце компенсатор отдачи (скошенную пластину с отверстием для прохождения пули, по бокам от которой в кожухе имеются сквозные окна), который, за счёт реактивного действия пороховых газов при выстреле, значительно уменьшает отдачу и «задирание» ствола вверх. Прицел имеет только две позиции — 100 и 200 метров. С 1942 года ППШ стал комплектоваться не дисковым, а секторным (коробчатым) магазином на 35 патронов, поскольку дисковые магазины были сложны в производстве, менее надёжны, требовали подгонки под конкретный экземпляр автомата (от другого такого же ППШ магазины могли не подходить). При этом, судя по фотографиям того периода, коробчатые магазины встречаются в войсках только начиная с 1944 года.

Характеристики
